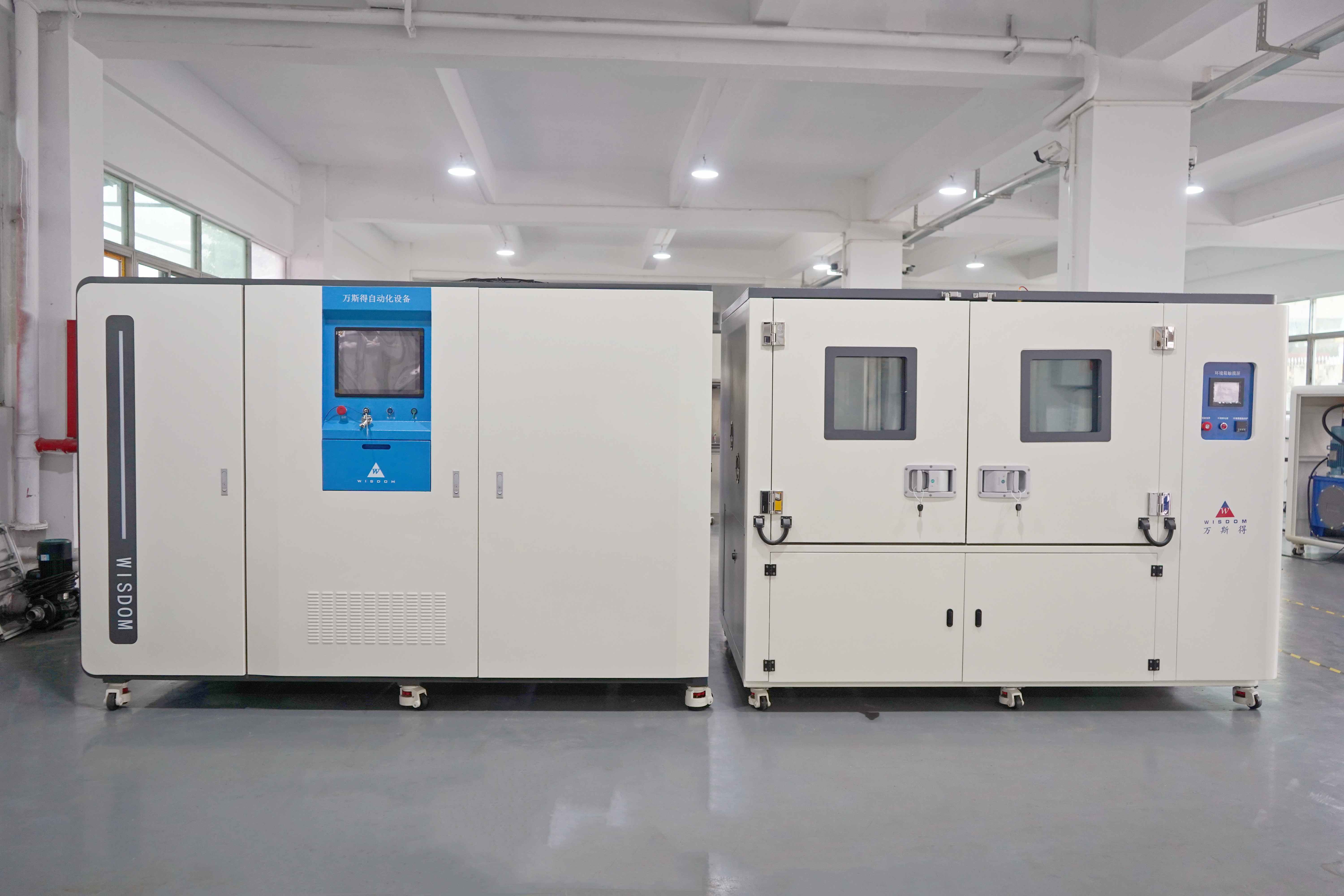

高壓液壓產品高溫試驗臺和高壓液壓產品低溫試驗機，該試驗臺是一種專門用于給試驗臺產品端提供穩定、可靠的液壓油的設備。它可以滿足試驗臺產品在壓力、流量和溫度方面的要求。適用于多種試驗臺產品，能夠為它們提供所需的液壓油。
高壓液壓產品低溫試驗臺和高溫試驗臺主要用產品端，提供滿足壓力、流量及溫度要求的穩定、可靠的液壓油，配備高溫環境箱，模擬高溫的工況。
GJB1177A-2013《15號航空液壓油規范》
GJB420B《航空工作液固體污染度分級》
HB4-3-2002《擴口式管接頭的螺紋部分》
GJB1772-93《飛機液壓系統及附件試驗臺通用規范》
HB6090-86《飛機Ⅰ、Ⅱ型液壓系統直線式作動筒通用技術條件》
GJB3849-99《飛機液壓作動筒、閥、壓力容器脈沖試驗要求和方法》
GB50054-94《低壓配電設計規范》
GB50062-92《電力裝置的繼電保護和自動裝置設計規范》
GB50217-2007《電力工程電纜設計規范》
GB 4208-93《外殼防護等級(IP代碼)》
GB/J62-83《工業與民用電力裝置的繼電保護和自動裝置設計規定》
HG/T20511-1998《信號報警，安全連鎖系統設計規定》
HG/T20638-1998《自控專業工程設計文件深度的規定》
DL/T621-1997《交流電氣裝置的接地》
GB/T 2611-2007《試驗機通用技術要求》
GB 50316-2000《工業金屬管道設計規范》
GB150-2011《鋼制壓力容器》
GJB380.2A-2004《航空工作液污染測試第2部分：在系統管路上采集液樣的方法》
GJB 380.7A-2004《航空工作液污染測試 第7部分：在液箱中采集液樣的方法》
GJB 4194-2001《飛機液壓系統油液采樣閥通用規范》
設備
壓力等級
流量
油液溫度
高溫試驗臺
壓力：0～35MPa（可調），精度±0.35MPa；回油壓力：0.1～1MPa（可調）
162L/min
常溫～165℃，精度±2℃
低溫試驗臺
-60℃~常溫，精度±2℃
試驗介質
供給系統可輸出的工作介質為15號航空液壓油/（GJB1177A-2013）
額定壓力
0～35MPa
系統回油壓力
0.1～1MPa，可調
壓力控制精度
±0.35MPa
壓力檢測
壓力傳感器（0～6MPa），檢測精度：±0.25%FS
為產品端提供滿足壓力、流量及溫度要求的穩定、可靠的液壓油，高壓液壓產品低溫試驗臺和高溫試驗臺的使用場景非常廣泛，它可以應用于各種試驗臺產品，如液壓機械、液壓缸、液壓閥、液壓馬達等，無論是在工業生產中的質量檢測，還是在科學研究中的實驗驗證，高壓液壓產品低溫試驗臺都能夠為試驗臺產品提供穩定、可靠的液壓油，確保試驗的準確性和可靠性。
序號
名稱
規格參數
1
低溫油源系統
數量：1套
組成：液壓模塊、高低溫模塊
功能：1.各模塊具有故障隔離功能，一路故障不影響另一路的功能。2.各模塊能在故障情況下自動卸壓并自動停止工作。3.液壓源臺架具備實時顯示油液壓力和溫度等參數的功能。4.低溫油源系統具備對油液壓力進行調節的功能。5.低溫油源系統架具備對油液壓力和溫度進行調節的功能。6.低溫油源系統具有油液污染度在線監測功能。
2
環境溫控系統
組成：由溫控系統和試驗臺架組成，兩者獨立且兩者之間通過螺栓連接，試驗臺架與溫控系統可以分離拆卸，試驗臺架方便拆卸、替換使用。
功能：提供試件的安裝場所；提供設定的試驗溫度
3
試驗測控系統
組成：試驗測控系統主要包含設備柜、工控機、顯示器、鍵盤及鼠標、PLC、指示燈、控制按鈕和旋鈕緊急開關及報警燈等組成
功能：1.用于高壓液壓產品低溫試驗臺各電機啟動/停止控制、系統壓力調節、通過計算機對高壓液壓產品低溫試驗臺溫度進行調節（高溫液壓源）。2.能夠實現對高壓液壓產品低溫試驗臺工作運行狀態及壓力、溫度等參數的實時監控。3.具備安全保護功能，當監測到試驗壓力、溫度或液位等超過限制要求時，自動執行保護程序。4.能夠顯示高壓液壓產品低溫試驗臺的所有告警信息，并根據告警信息給出故障位置及解決措施。5.高壓液壓產品低溫試驗臺具有電氣初始化及自動檢測功能，能夠對液壓系統中電機、液壓泵、液位、電壓及各類傳器等狀態進行監控。6.高壓液壓產品低溫試驗臺具有超壓、掉壓、超溫、污染、液位、管路泄漏等自動報警功能和迅速自檢、定位故障功能。7.高壓液壓產品低溫試驗臺支持通過總線或UDP等方式實現高壓液壓產品低溫試驗臺數據傳輸給其他總控系統，具體形式由供應商提供，客戶確認。8.能對各液壓源（包含：高壓液壓產品低溫試驗臺、加載液壓源及電液伺服閥液壓源等）和各試驗臺的運行狀態進行全面實時監控，并能根據各試驗臺的供油、功率需求進行能源分配管理。
